一、機組排布圖
W J QDHVHVHVVVHVHVHVVHV Z VMVMVMHVH G HVHVHVHTVC A U
W：上料架 J：接帶機 Q：清潔裝置 D：導向裝置 H：水平輥機架 V：立輥機架
Z：內整平 M：打磨頭T：校直頭 C：測速裝置 A：切割機 U：成品架 G：光亮固溶退火
二、不銹鋼制管機工藝流程
上料→接帶→鋼帶清潔→鋼帶導向→滾壓成型→焊接→內外焊縫整平→打磨→預整圓→光亮退火→精整圓→校直→測速→定尺切斷→成品卸料
三、設備特點
1、鋼帶自動定位進料并與模具中心保持一致。
2、所有模具自動定位，不需調節，實現快速換模具。
3、立式支架主軸可同步調節，支架兩邊裝有位置顯示器，因而始終可保持上下主軸平行度精度。
4、主軸采用42Crmo材質，軸表面經特殊復合滲處理，大大提高了主軸的強度和耐磨度，使用壽命可延長1 – 2倍。
5、打磨頭可自動進給，進給量均勻，打磨質量好，同時還可以大大減輕勞動強度。
6、鋼管切割長度由PLC控制，同時文本屏上顯示制管速度、制管長度、制管件數，給生產管理提供有效數據。
7、主機運行，焊接電流調節，氬氣壓力調節均在一個面板上操作，使操作非常方便。
8、整機運行可以聯動，也可以單動。設備一旦出現故障，整機自動停止，可有效保護設備不受損壞。
四、不銹鋼制管機主要技術參數

五、不銹鋼制管機生產線組成
1、上料架
2、成型焊接機組
3、內外焊縫整平機
4、打磨頭
5、整圓校直機組
6、切割機
7、成品架
8、成型模具
9、超聲波氬弧焊機
10、光亮退火設備
11、噴碼機
12、渦流探傷儀

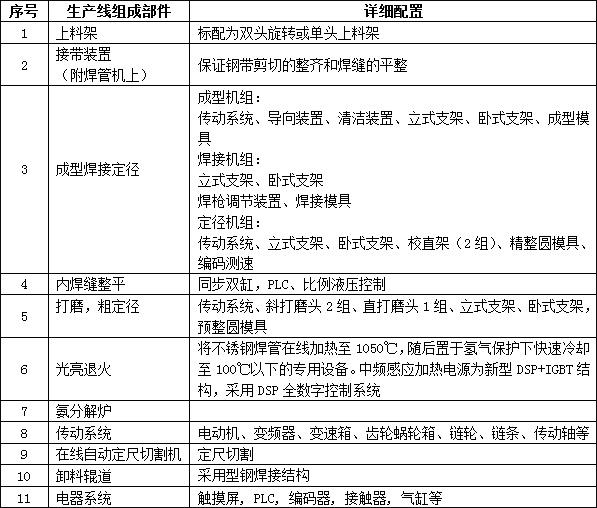

六、不銹鋼制管機主要配置

廣東順德漢高機械有限公司

官網：www.dongfangzj.com
旺鋪：http://gdhenkel.1688.com
聯系方式：400-833-2319
地址：廣東省佛山市順德區勒流街道富裕村海裕二路13號
推薦閱讀: 使用內整平機需注意的問題（一）
標簽：漢高機械，不銹鋼制管機，內整平機，光亮退火設備
